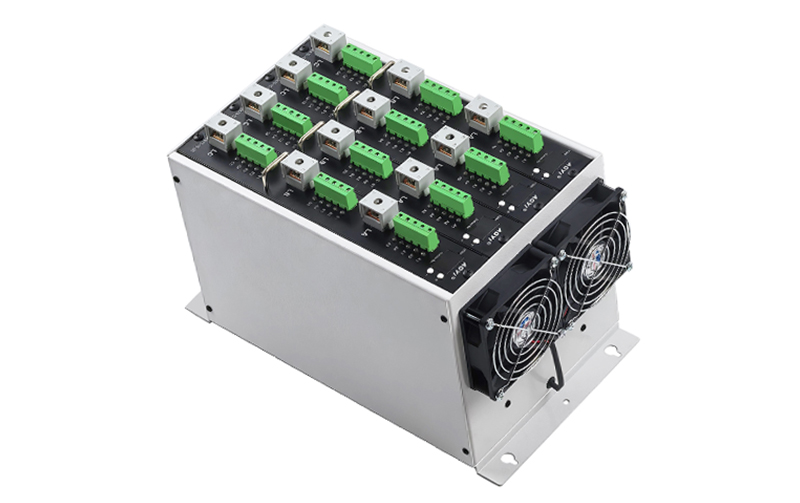

多路箱体式ZK75-4T组合电压调整器系列
说明书
产品参数

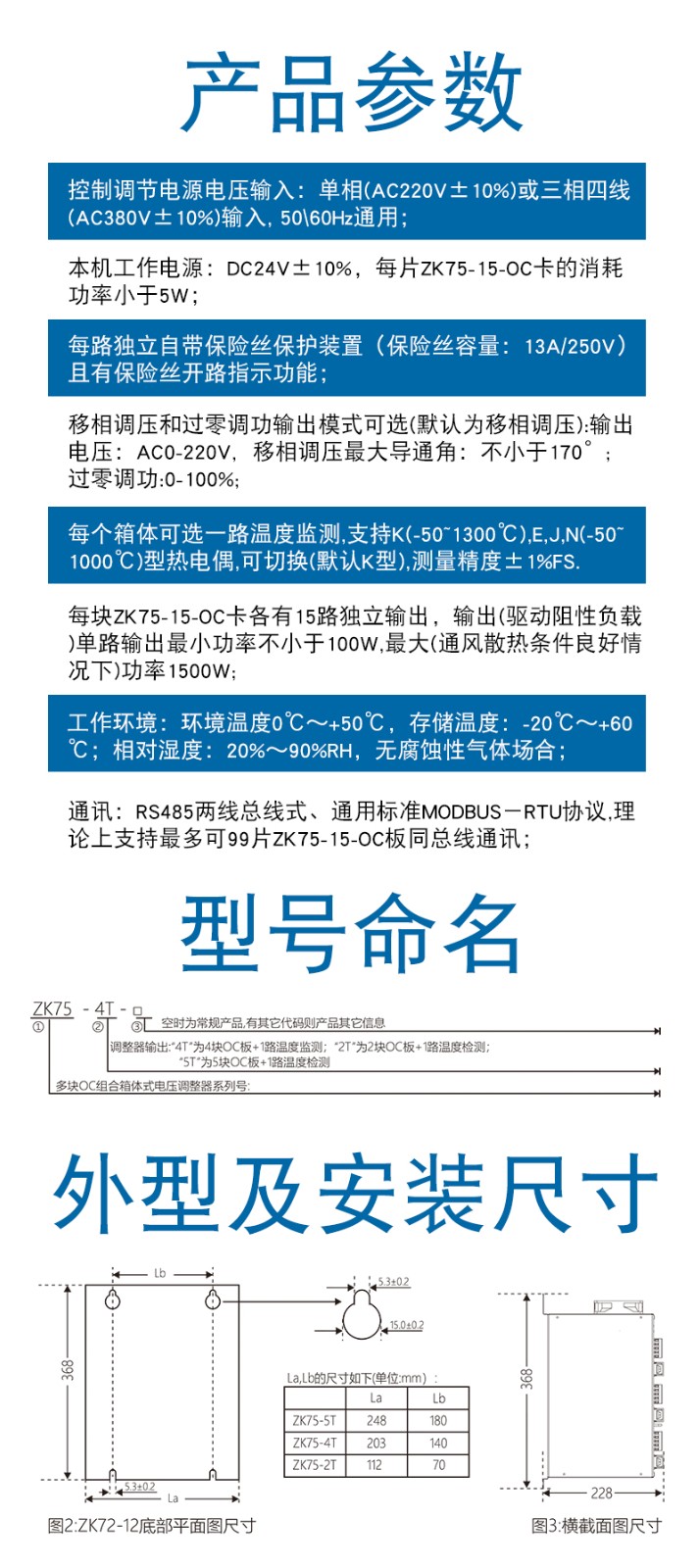

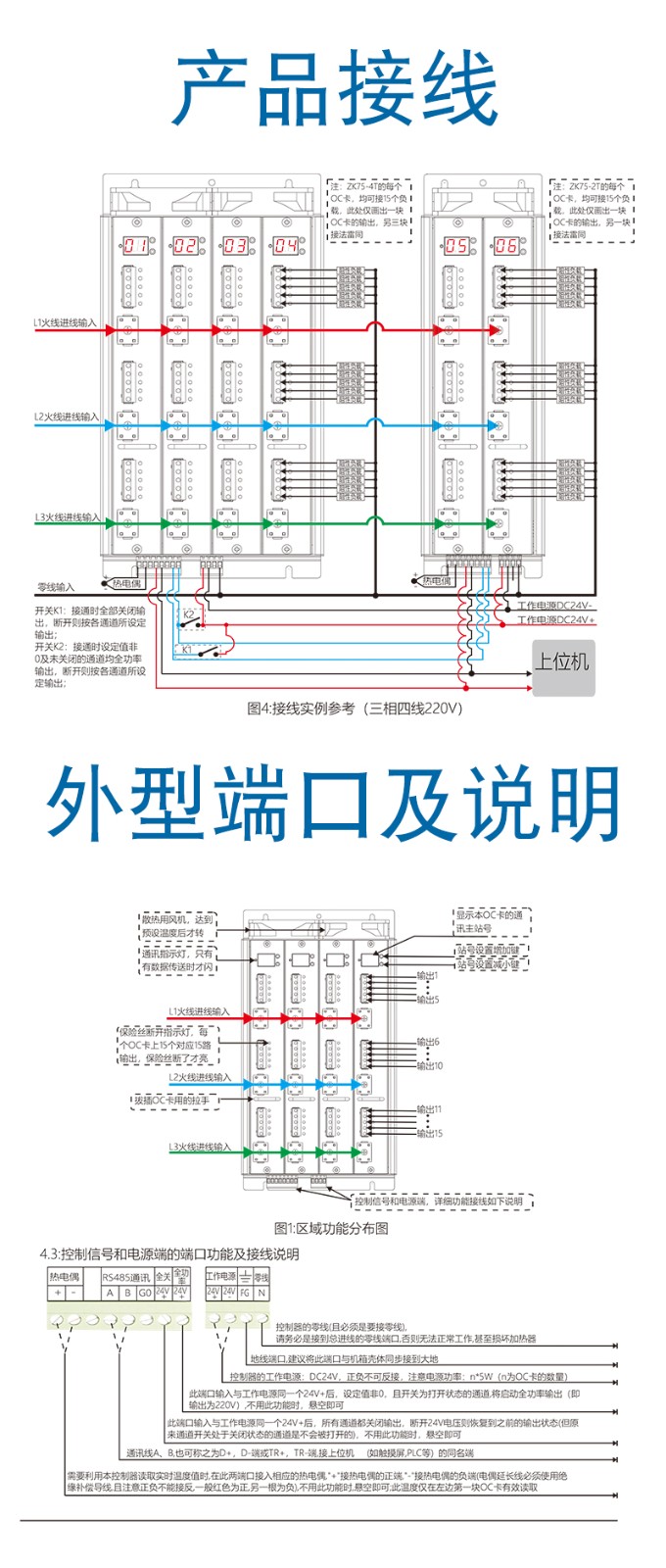

产品接线

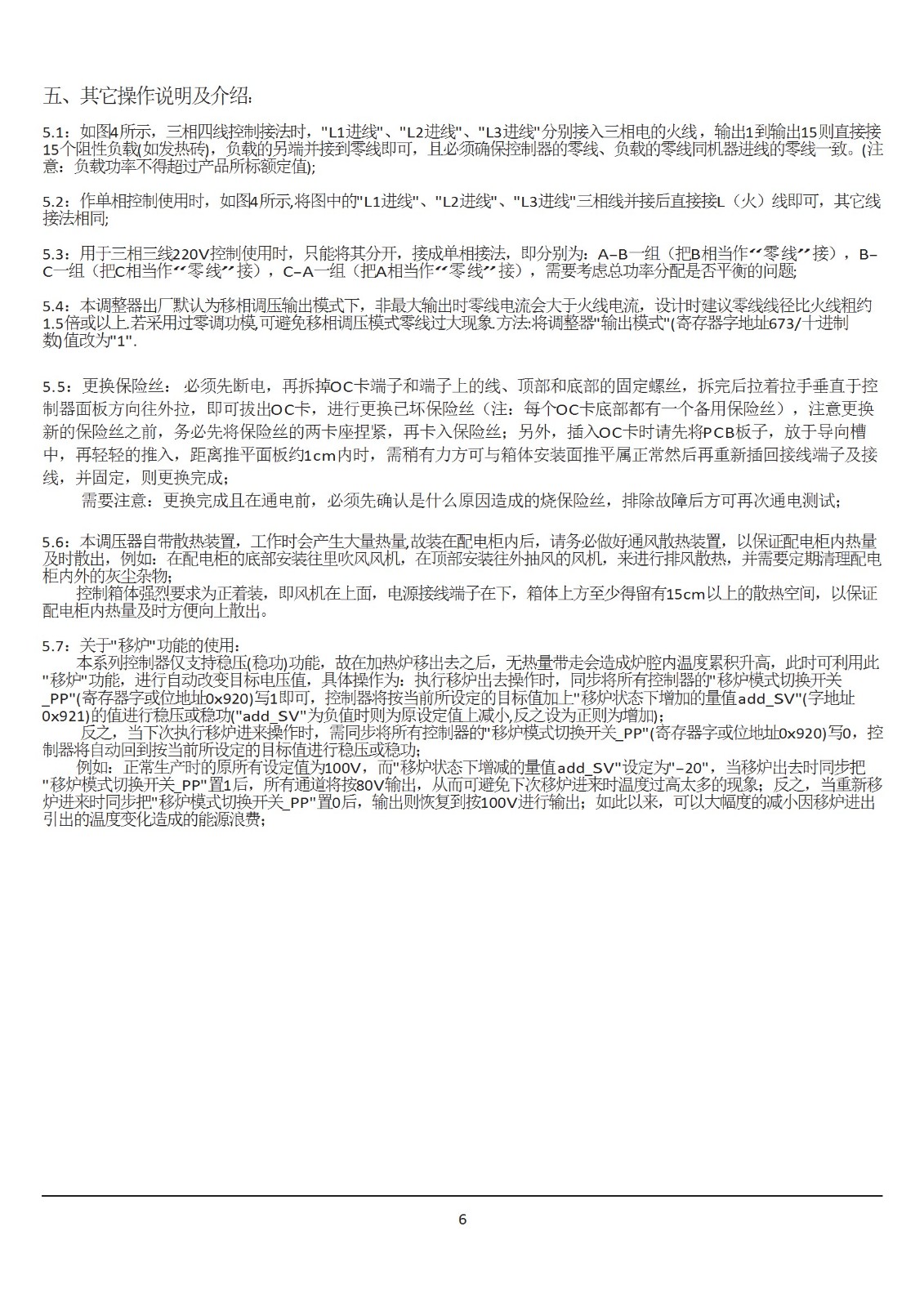

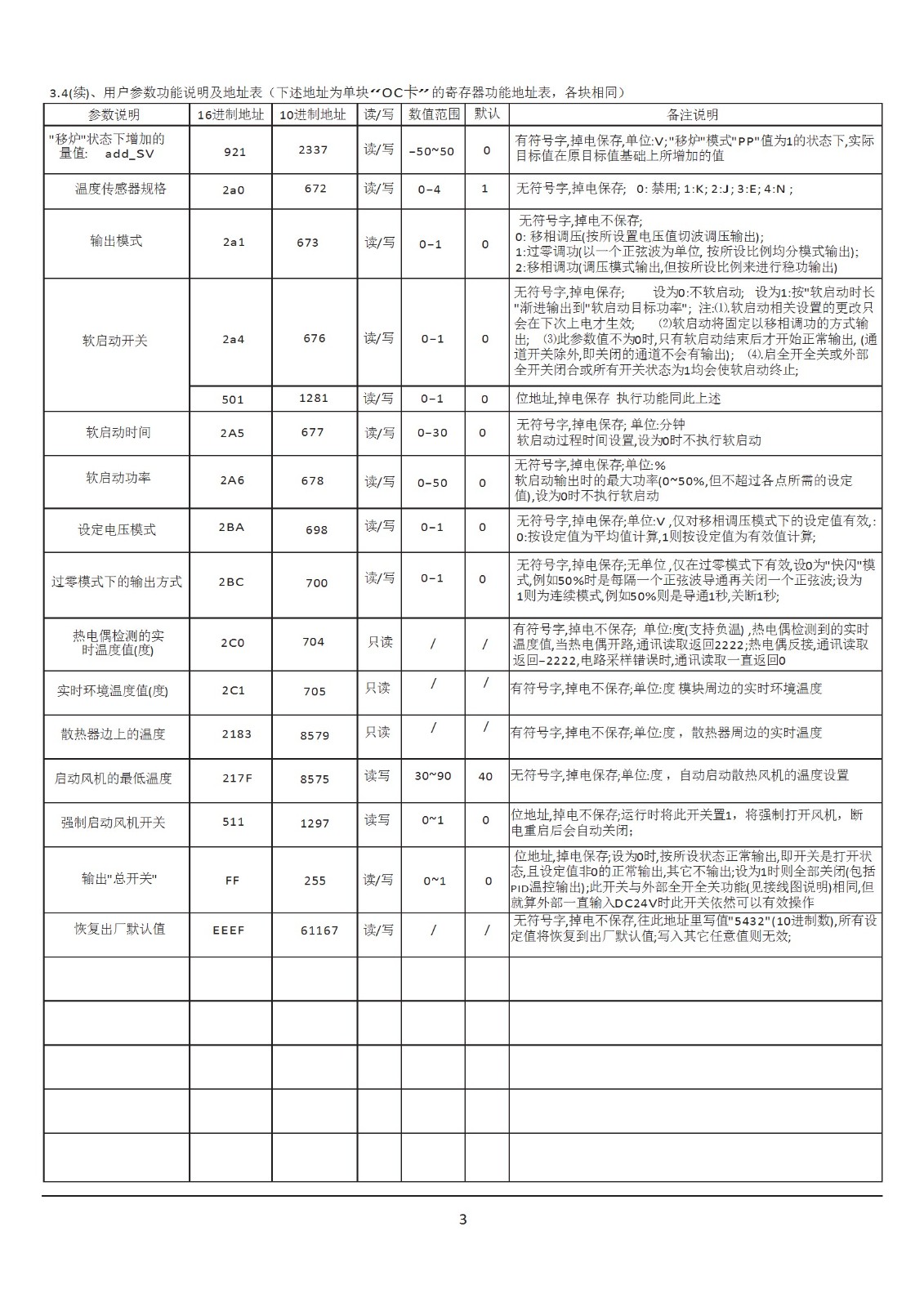

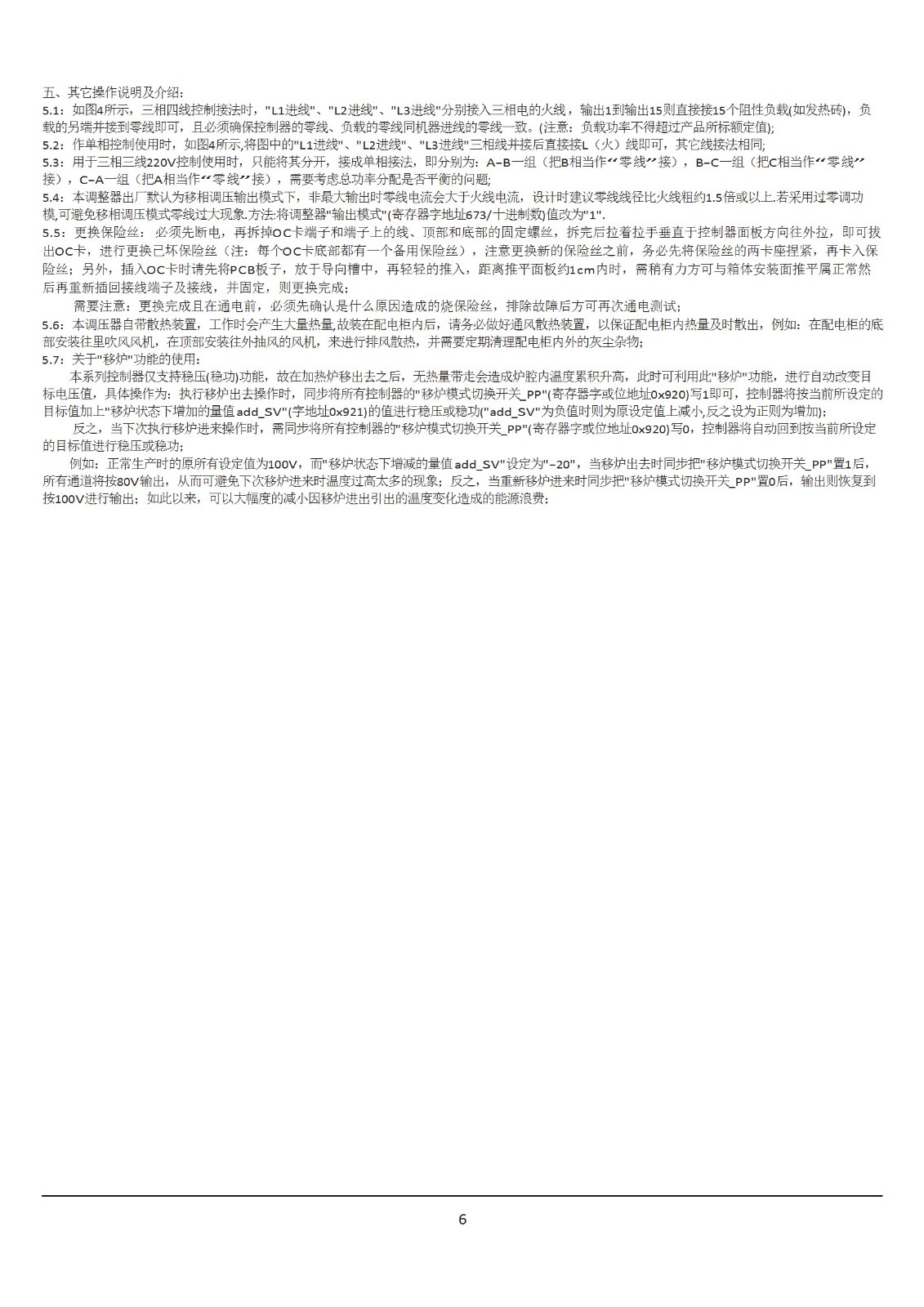

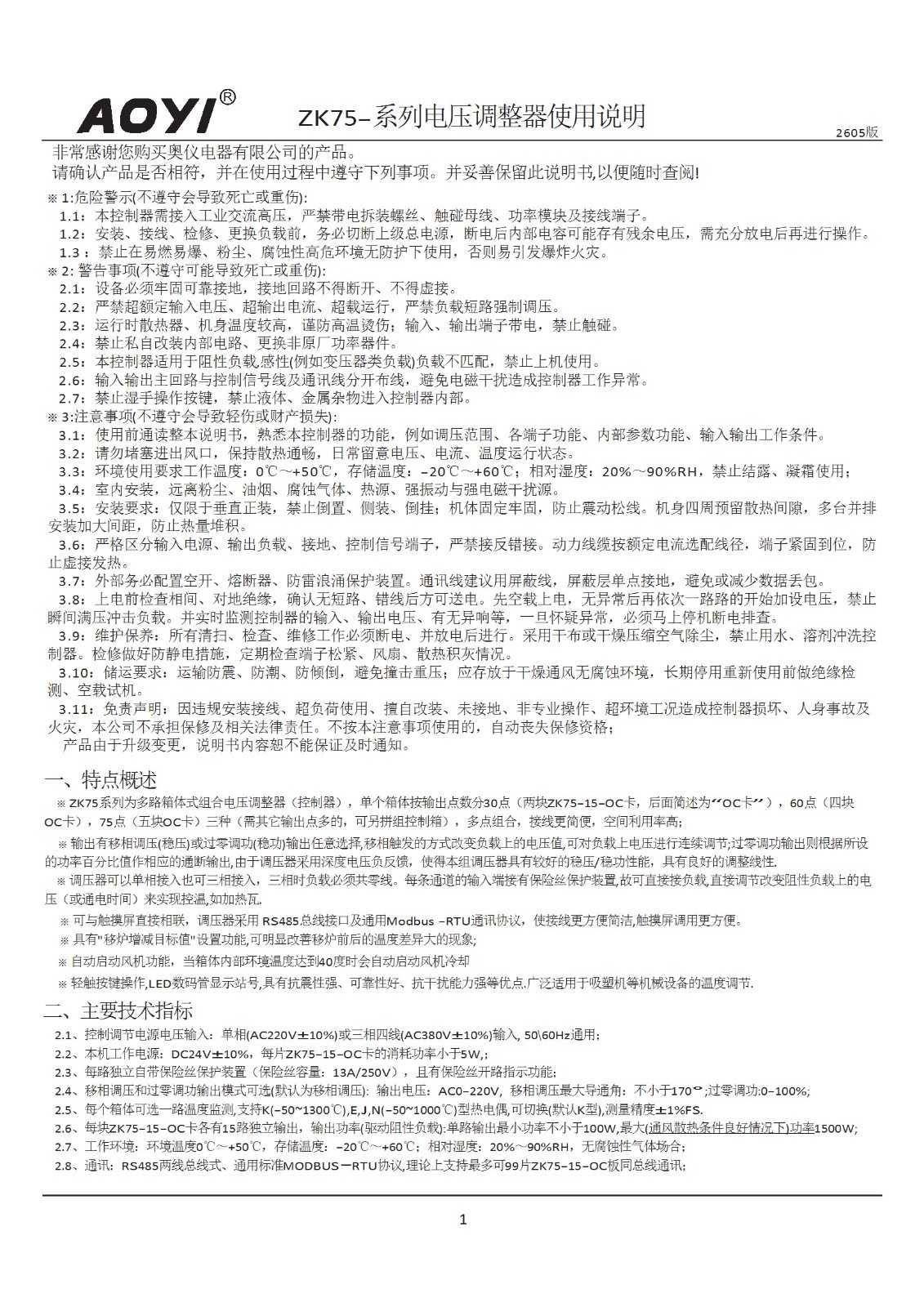

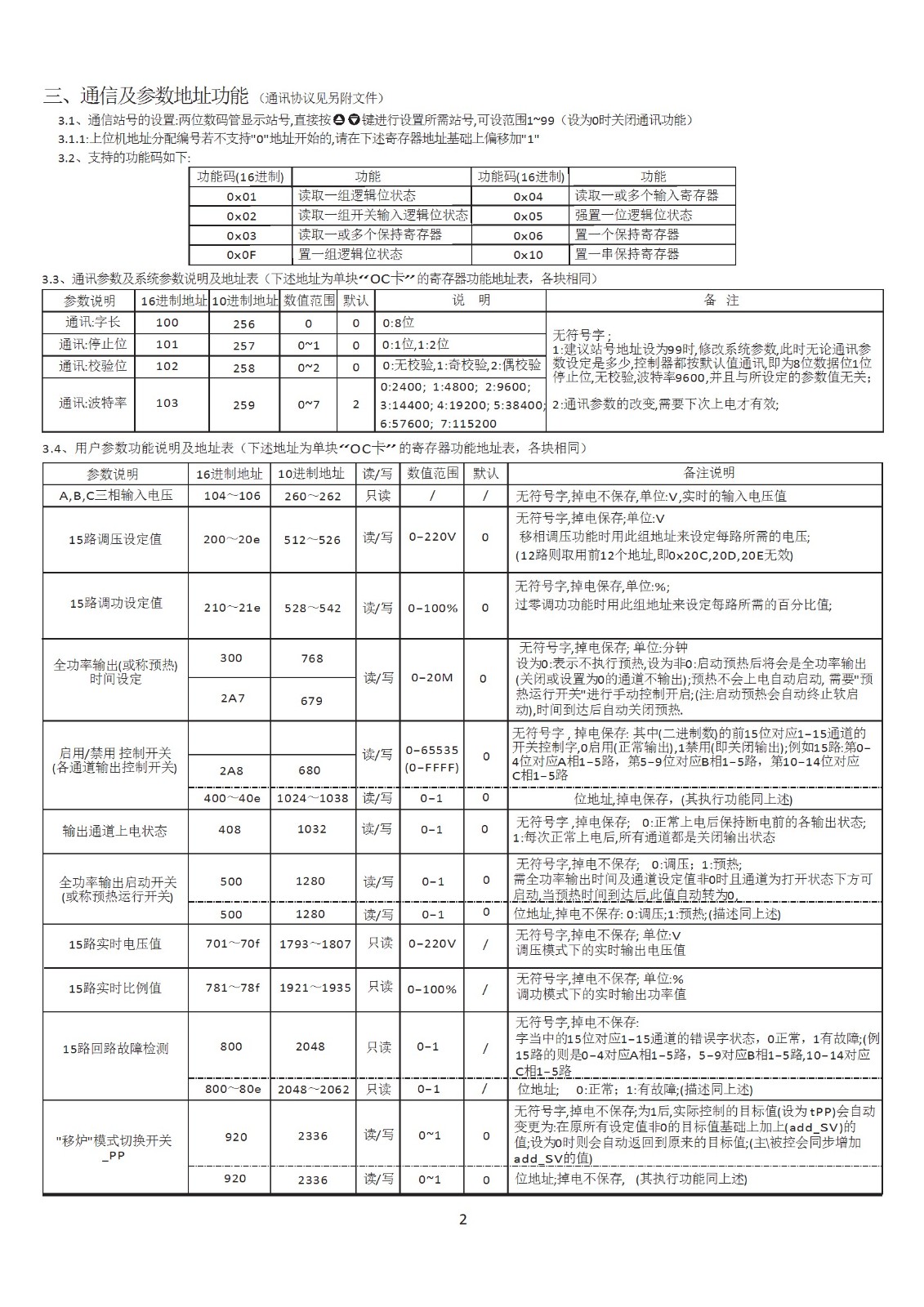

ZK75调压器使用说明书 2608 conv 1.jpegZK75调压器使用说明书 2608 conv 2.jpegZK75调压器使用说明书 2608 conv 3.jpegZK75调压器使用说明书 2608 conv 4.jpegZK75调压器使用说明书 2608 conv 5.jpegZK75调压器使用说明书 2608 conv 6.jpeg

产品参数

  1. ZK75系列为多路箱体式组合电压调整器(控制器),单个箱体按输出点数分30点(两块ZK75-15-OC卡,后面简述为“OC卡”),60点(四块OC卡),

75点(五块OC卡)三种(需其它输出点多的,可另拼组控制箱),多点组合,接线更简便,空间利用率高;

2.输出有移相调压(稳压)或过零调功(稳功)输出任意选择,移相触发的方式改变负载上的电压值,可对负载上电压进行连续调节;过零调功输出则根据所设的功率

百分比值作相应的通断输出,由于调压器采用深度电压负反馈,使得本组调压器具有较好的稳压/稳功性能,具有良好的调整线性.

3.调压器可以单相接入也可三相接入,三相时负载必须共零线。每条通道的输入端接有保险丝保护装置,故可直接接负载,直接调节改变阻性负载上的电压

(或通电时间)来实现控温,如加热瓦.

4.可与触摸屏直接相联,调压器采用 RS485总线接口及通用Modbus -RTU通讯协议,使接线更方便简洁,触摸屏调用更方便。

5.具有"移炉增减目标值"设置功能,可明显改善移炉前后的温度差异大的现象;

6.自动启动风机功能,当箱体内部环境温度达到40度时会自动启动风机冷却

7.轻触按键操作,LED数码管显示站号,具有抗震性强、可靠性好、抗干扰能力强等优点.广泛适用于吸塑机等机械设备的温度调节.

主要技术指标

1. 控制调节电源电压输入:单相(AC220V±10%)或三相四线(AC380V±10%)输入, 50\60Hz通用;

2. 本机工作电源:DC24V±10%,每片ZK75-15-OC卡的消耗功率小于5W,;

3. 每路独立自带保险丝保护装置(保险丝容量:13A/250V),且有保险丝开路指示功能;

4.移相调压和过零调功输出模式可选(默认为移相调压):  输出电压:AC0-220V,  移相调压最大导通角:不小于170°;过零调功:0-100%;

5. 每个箱体可选一路温度监测,支持K(-50~1300℃),E,J,N(-50~1000℃)型热电偶,可切换(默认K型),测量精度±1%FS.

6. 每块ZK75-15-OC卡各有15路独立输出,输出(驱动阻性负载)单路输出最小功率不小于100W,最大(通风散热条件良好情况下)功率1500W;

7. 工作环境:环境温度0℃~+50℃,存储温度:-20℃~+60℃;相对湿度:20%~90%RH,无腐蚀性气体场合;

8. 通讯:RS485两线总线式、通用标准MODBUS-RTU协议,理论上支持最多可99片ZK75-15-OC板同总线通讯;


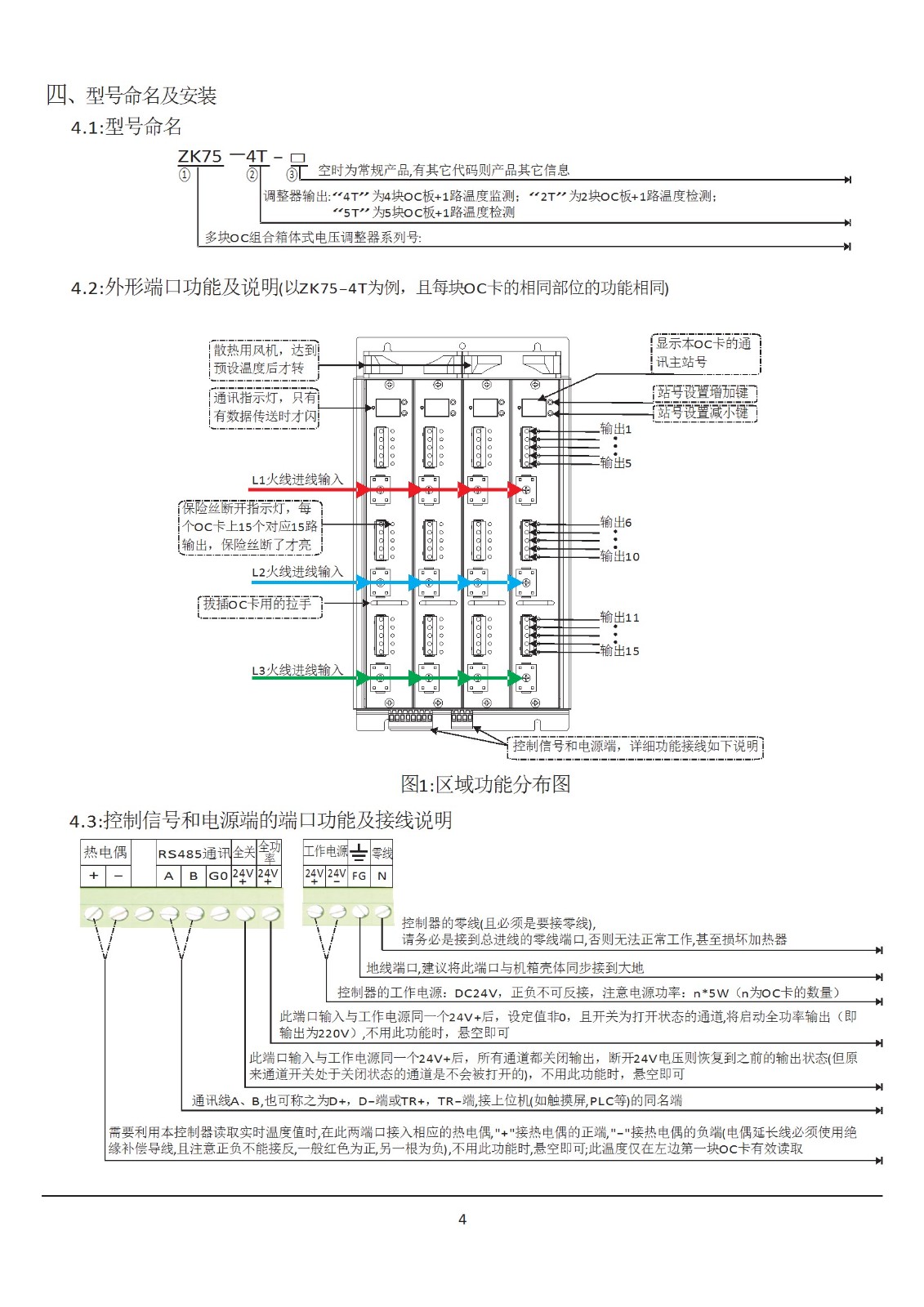

型号命名


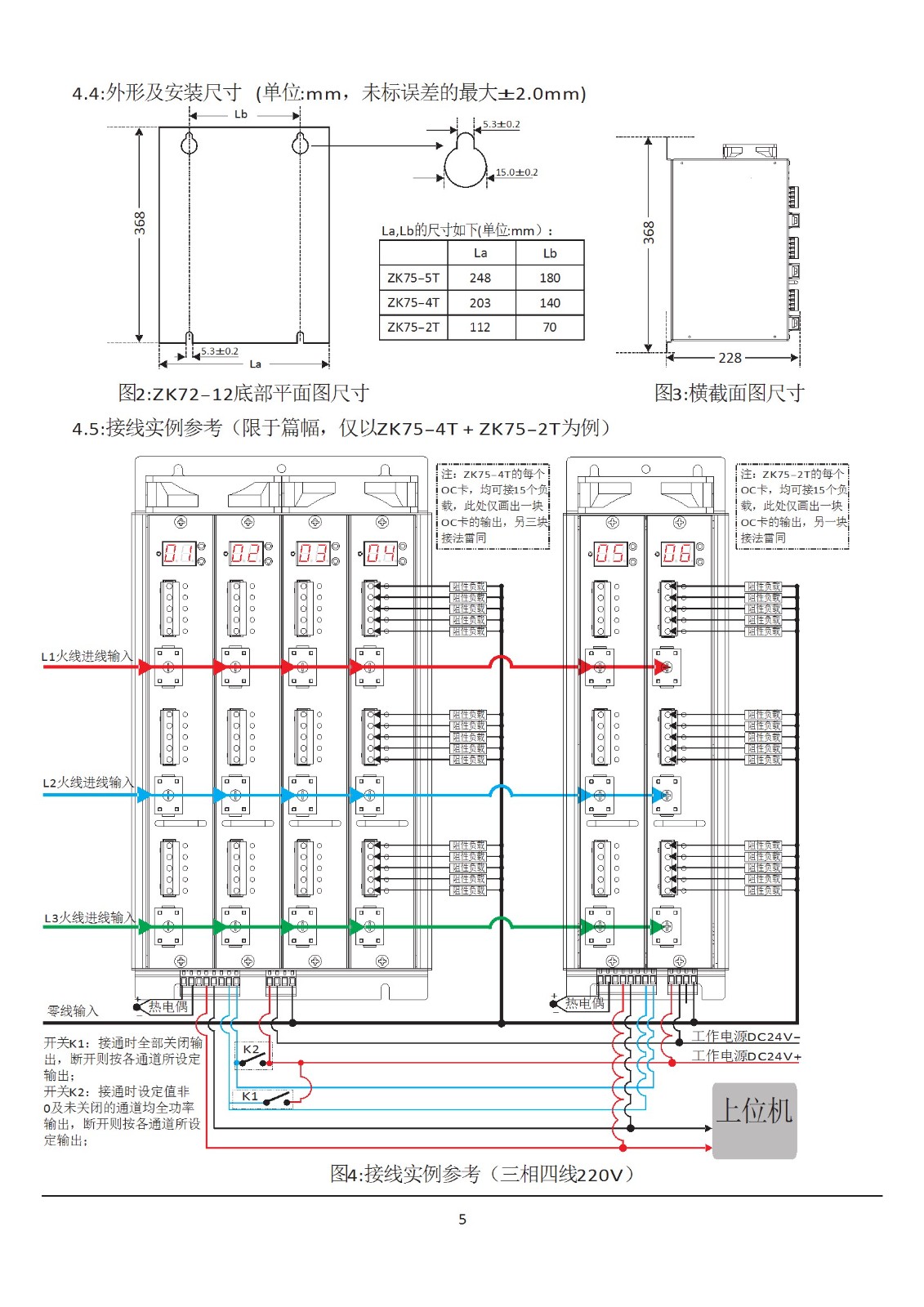

外形及安装尺寸


接线实例参考
